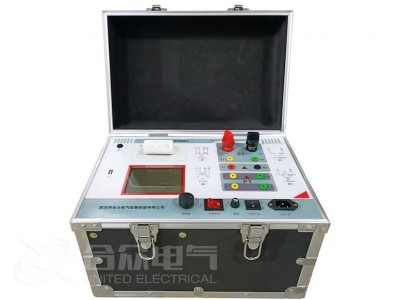

互感器特性綜合測試儀CT測試模塊，進行電流互感器勵磁特性、變比、極性、負荷、直阻、一次通流、角差、比差、交流耐壓測試時，請移動光標至CT，并選擇相應測試選項。

CT勵磁(伏安)特性測試

在武漢市合眾電氣互感器特性綜合測試儀CT主界面中，選擇“勵磁”選項后，即進入測試界面、參數設置：

勵磁電流：設置范圍(0-20A)為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。

勵磁電壓：設置范圍(0-2500V)為互感器特性綜合測試儀輸出的最高設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。

CT試驗步驟：

接線圖見互感器特性綜合測試儀CT試驗接線圖，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2(互感器的所有端子的連線都應斷開)。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。

試驗時，光標在“停止”選項上，并不停閃爍，互感器特性綜合測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：界面中，“校準”功能主要用于檢測儀器自身勵磁特性試驗的電壓值、電流值的誤差，檢測方法見互感器特性綜合測試儀說明書附錄一。

伏安特性(勵磁)測試結果操作說明

試驗結束后，屏幕顯示出伏安特性測試曲線。該界面上各操作功能如下：

打 印：控制器選擇“打印”后，先后打印伏安特性(勵磁)曲線、數據，

方便用戶做報告用，同時減少更換打印紙的頻率，節省時間，提高效率。勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安(勵磁)特性試驗的測試數據列表。按下“返回”即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達最后一頁。
